SLP632(ESR)
典型應(yīng)用:
◆適合各種管坯、瓶坯等防腐蝕和韌性高的模具。如PVC、PP、EP、PCM、MMA等塑料。
適用模具:
◆適合對強韌性有極高要求的塑膠模具
◆適合對抗蝕性能有高要求的塑膠模具
◆推薦使用硬度46~50HRC
性能特點:
◆索立特有增強型耐蝕塑膠模具
◆強韌性極佳
◆高淬透性 高硬度
◆綜合性能優(yōu)于1.2316鋼
◆具有高抗熱疲勞性能

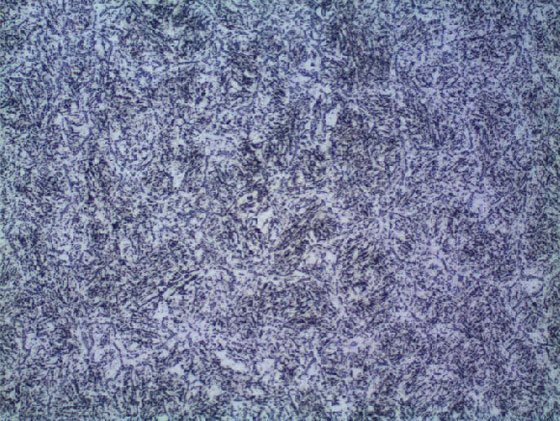

退火態(tài)組織 500×

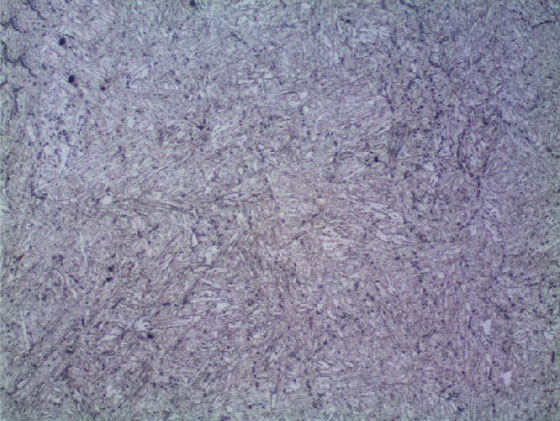

淬回火態(tài)組織 500×
化學(xué)成分
| SLP632(ESR) |
交貨狀態(tài)(硬度) |
化學(xué)成分（%） |
| C |
Si |
Mn |
Cr |
Ni |
其他 |
| 退火態(tài)≤300HB |
0.2 |
0.5 |
1.0 |
13.0 |
0.8 |
稀土 |

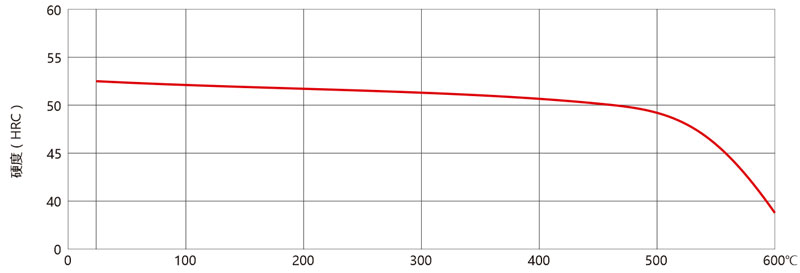

淬火回火硬度
機械性能
| |
硬度（HRC） |
| 32 |
48 |
| 拉伸強度（MPa） |
≥1050 |
≥1800 |
| 0.2%屈服強度（MPa） |
≥900 |
≥1320 |
| 延伸率（%） |
≥18 |
≥10 |
| 斷面收縮率（%） |
≥72 |
≥38 |
| 沖擊值2uE20℃（J/cm2） |
≥120 |
≥85 |
線膨脹系數(shù)
| 線膨脹系數(shù)（10-6m / mk） |
| 20~100℃ |
20~200℃ |
20~300℃ |
20~400℃ |
| 10.7 |
10.9 |
11.2 |
11.5 |
導(dǎo)熱率
| 導(dǎo)熱率（W/m·k） |
| 20℃ |
100℃ |
200℃ |
300℃ |
400℃ |
| 23.1 |
23.4 |
23.8 |
24.6 |
25.0 |
比重
|
