SLP616(ESR)
典型應(yīng)用:
◆PVC、醋酸鹽類等腐蝕性塑料成型模。
適用模具:
◆適合對抗蝕性能有較高要求的塑膠模具
◆推薦使用硬度47~50HRC
性能特點:
◆通用改良型耐蝕塑膠模具鋼
◆良好的耐蝕性能
◆高淬透性 高硬度
◆韌性、均勻性較好

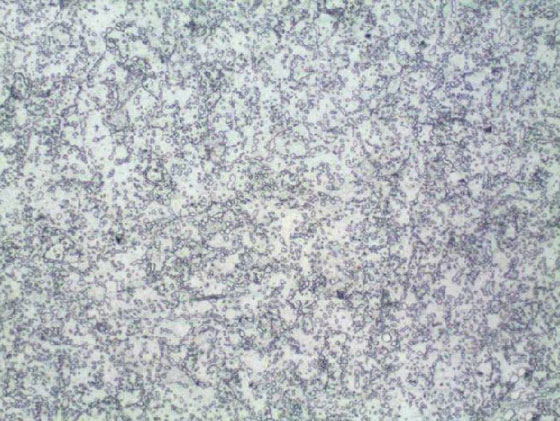

退火態(tài)組織 500×
淬回火態(tài)組織 500×
化學(xué)成分
| SLP616(ESR) |
交貨狀態(tài)(硬度) |
化學(xué)成分（%） |
| C |
Si |
Mn |
Cr |
Mo |
Ni |
| 退火態(tài)≤280HB |
0.38 |
0.8 |
0.5 |
16.0 |
1.0 |
1.0 |

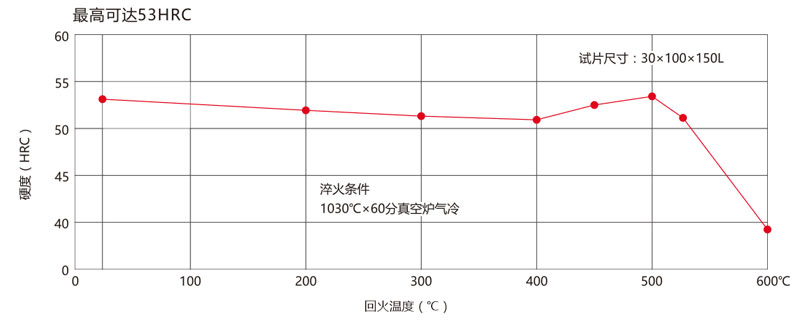

淬火回火硬度
機(jī)械性能
| |
硬度（HRC） |
| 32 |
52 |
| 拉伸強(qiáng)度（MPa） |
≥1100 |
≥1950 |
| 0.2%屈服強(qiáng)度（MPa） |
≥900 |
≥1520 |
| 延伸率（%） |
≥15 |
≥9 |
| 斷面收縮率（%） |
≥60 |
≥30 |
線膨脹系數(shù)
| 線膨脹系數(shù)（10-6m / mk） |
| 20~100℃ |
20~200℃ |
20~300℃ |
20~400℃ |
| 10.8 |
10.9 |
11.9 |
12.2 |
導(dǎo)熱率
| 導(dǎo)熱率（W/m·k） |
| 20℃ |
200℃ |
400℃ |
| 18.2 |
22.0 |
25.7 |
彈性模量
比重
|
